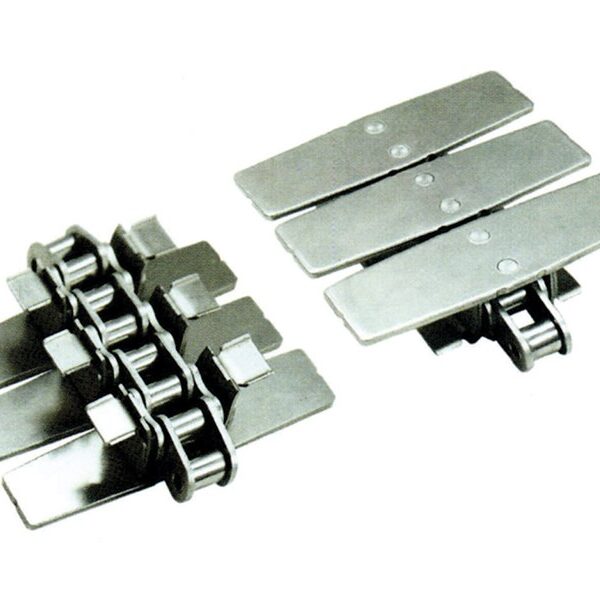

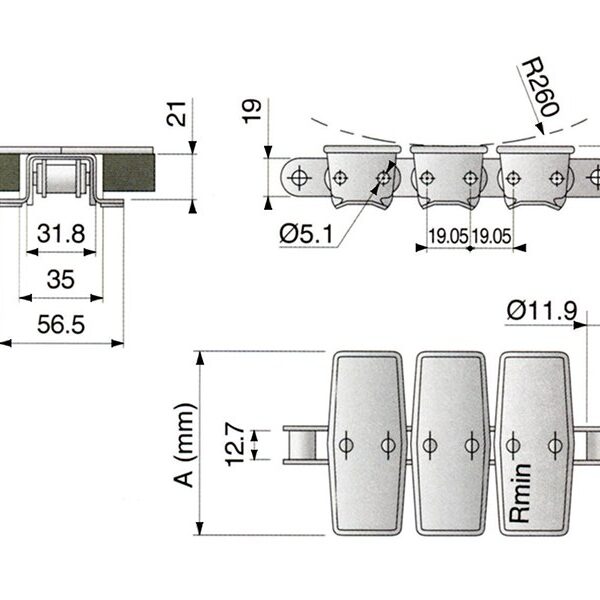

Corrente de Plataforma Inox Curva Série 1874 TAB
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 881 TAB (Aba) tem como fixação uma aba metálica que desliza como o sistema gaveta na parte inferior da curva.
As Correntes são fabricadas em várias larguras padrões que vai de 3.1/4” (82,5mm) a 7.1/2” (190,5mm).
Essas correntes permitem uma grande capacidade de carga, maior velocidades e execuções mais longas com uma única unidade.
A séries de 1874 TAB é de acoplamento direto e têm como corrente de base de rolo ANSI 60, tendo como limite a carga de até 450Kg.
Este modelo pode ser fabricado em Inox 430, podendo ser fabricado em outros materiais sob consulta.
Solicite seu Orçamento

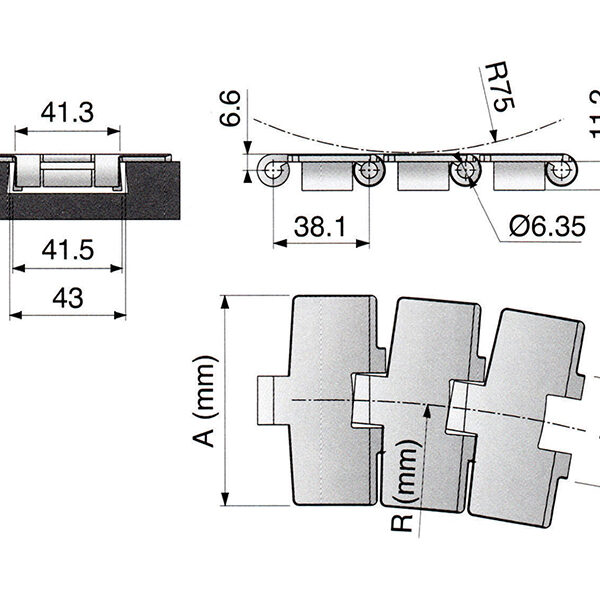

Corrente de Plataforma Inox Curva Série 881 BEVEL
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 881 BEVEL (Chanfro) tem como fixação uma aba metálica cônica que desliza como o sistema “Rabo de andorinha” na parte inferior da curva.
As Correntes são fabricadas em várias larguras padrões que vai de 3.1/4” (82,5mm) a 7.1/2” (190,5mm).
Seu passo é de 1.1/2” (38,1mm), recomendada para cargas importante, tendo como limite a carga de até 600Kg.
Este modelo pode ser fabricado em Inox 304, 420 e 430, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 43mm.
Esta linha também pode ter a superfície com níveis de rugosidade baixa para transportadores (0,02Microns) de alta velocidade e planicidade de 0,08mm. Estas característica produzem uma estabilidade importante para linhas rápidas.
A série 881 BEVEL pode ter a superfície emborrachada nas larguras de 3.1/4” e 7.1/2”, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

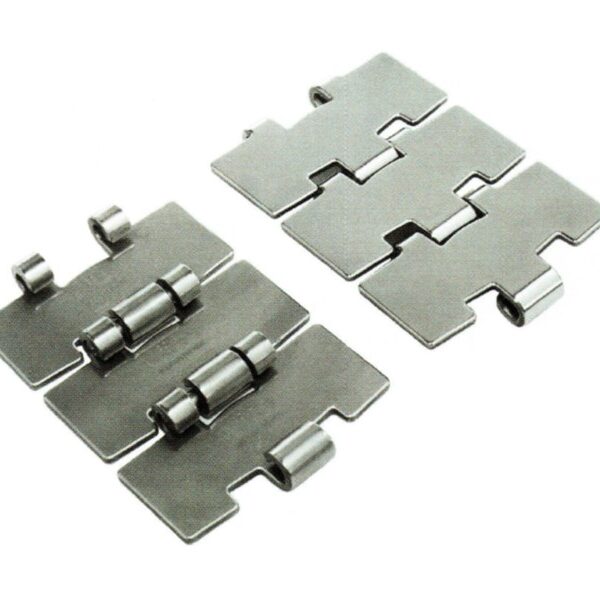

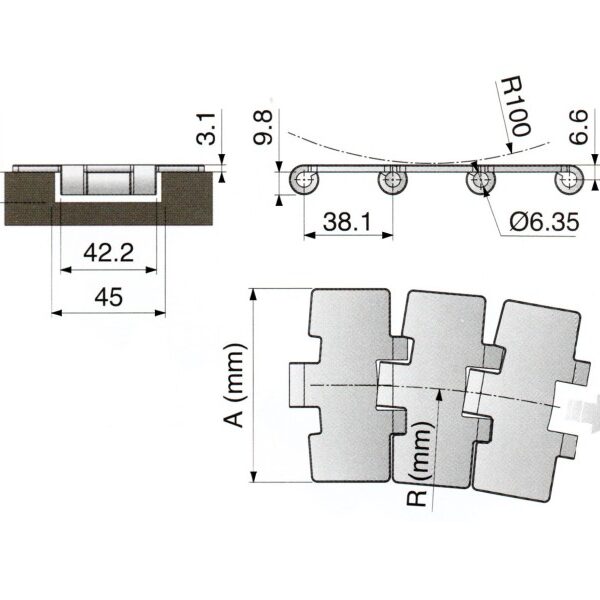

Corrente de Plataforma Inox Curva Série 881 M
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 881 M (Magnético) tem como fixação a força magnética com a colocação de ímãs na parte inferior da curva.O raio mínimo de trabalho da corrente é de 500 mm.
As Correntes são fabricadas em várias larguras padrões que vão de 3.1/4” (82,5mm) a 7.1/2” (190,5mm). Seu passo é de 1.1/2” (38,1mm), recomendada para cargas importantes, tendo como limite a carga de até 600Kg. Este modelo é fabricado em Inox 304 e derivações de inox 430, também fabricado em outros materiais sob consulta. Sua dobradiça de união tem a largura padrão de 42,2mm.Este modelo de corrente de plataforma é preferencialmente utilizado em plantas de indústrias de bebidas e envasadoras.
A série 881M pode ter a superfície emborrachada nas larguras de 3.1/4” e 7.1/2”, esta característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

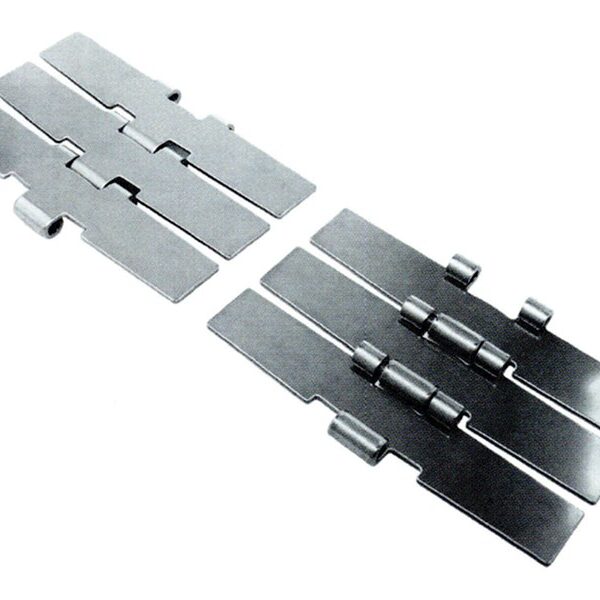

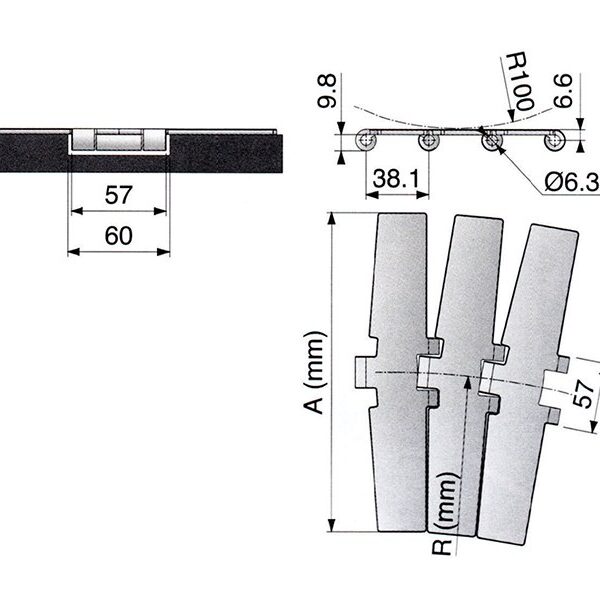

Corrente de Plataforma Inox Curva Série 8857 MA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 8857 MA (Magnético) tem como fixação a força magnética com a colocação de imãs na parte inferior da curva. As Correntes são fabricadas na largura de 7.1/2” (190,5mm).
Seu passo é de 1.1/2” (38,1mm), recomendada para cargas importante, tendo como limite a carga de até 600Kg. Este modelo pode ser fabricado em Inox 420, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
Esta linha também pode ter a superfície com níveis de rugosidade baixa para transportadores (0,02Microns) de alta velocidade e planicidade de 0,08mm. Estas característica produzem uma estabilidade importante para linhas rápidas.
A série 8857MA pode ter a superfície emborrachada, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento
Corrente de Plataforma Inox Reta Serie 512
A série 512 é o modelo onde com seu passo de 1” (25,4mm) permite trabalhar com engrenagens de diâmetros menores, ou onde se torna necessário um bom torque com diâmetros similares a série 815.
A Série 512 é fabricada em várias larguras, inclusive com unidades métricas, que vai de 55 mm a 4” (101,6mm).
Tem uma resistência a carga importante, tendo como limite a carga de até 540Kg.
Este modelo pode ser fabricado em Inox 420 e 430, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,3mm.
Solicite seu Orçamento
Corrente de Plataforma Inox Reta Série 805
A Série 805 é fabricada para transporte de carga de peso elevado, chegando ao limite de 900kg.
Seu passo é de 1.1/2” (38,1mm), com largura de 7.1/2” (190,5mm) pode ser feito em inox 304, 420 e 430 podendo ser fabricado em outros materiais sobe consulta.
Sua dobradiça de união tem a largura padrão de 80,5mm. A série 805 pode ter a superfície emborrachada, está característica são para elevação e descida de caixas evitando o escorregamento.
Sua principal aplicação é para transporte de caixas.
Solicite seu Orçamento
Corrente de Plataforma Inox Reta Serie 812
A série 812 é o modelo aplicado para transporte de lateral de produtos, devido a sua largura menor de 1.1/4” (31,75mm) e 1.3/4” (44,45mm) fazem dela adequada para transportes duplos.
Seu passo é de 1.1/2” (38,1mm), tem uma resistência a carga importante, tendo como limite a carga de até 400Kg.
Este modelo pode ser fabricado em Inox 420 e 430, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 21,7mm.
Solicite seu Orçamento
Corrente de Plataforma Inox Reta Série 815
A série 815 é o modelo mais usado das correntes de plataforma reta metálica, sendo fabricada em várias larguras padrões que vai de 2.1/2” (63,5mm) a 7.1/2” (190,5mm).
Seu passo é de 1.1/2” (38,1mm), recomendada para cargas importante, tendo como limite a carga de até 600Kg. Este modelo pode ser fabricado em Inox 304, 420 e 430, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42mm.
Esta linha também pode ter a superfície com níveis de rugosidade baixa para transportadores (0,02Microns) de alta velocidade e planicidade de 0,08mm.Estas característica produzem uma estabilidade importante para linhas rápidas. A série 815 pode ter a superfície emborrachada nas larguras de 3.1/4”, 4.1/2” e 7.1/2”, está característica são para elevação e descida de caixas evitando o escorregamento. Sua principal aplicação é para transporte de caixas.
Solicite seu Orçamento
Corrente de Plataforma Inox Reta Série 8157
A Série 8157 é relativamente recente e foi criada para aumentar a necessidade de transporte de carga maiores que a Série 815, considerada como corrente de alta performance, chegando a carga máxima de 700kg, alcançando desta forma um nicho importante de produtos, com um peso menor por metro que o modelo 805.
Na largura de 7.1/2” (190,5mm) é muito aplicada em indústrias de bebidas. É fabricado em inox 420 podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A série 8157 pode ter a superfície emborrachada, está característica são para elevação e descida de caixas evitando o escorregamento.
Sua principal aplicação é para transporte de caixas.
Solicite seu Orçamento
Corrente de Plataforma Plástica Curva Série 880 – MA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 881 MA (Magnético) tem como fixação a força magnética com a colocação de imãs na parte inferior da curva. O raio de trabalho da corrente mínimo é de 500 mm. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm), 3.1/3” (83,8mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,1mm.
Solicite seu Orçamento

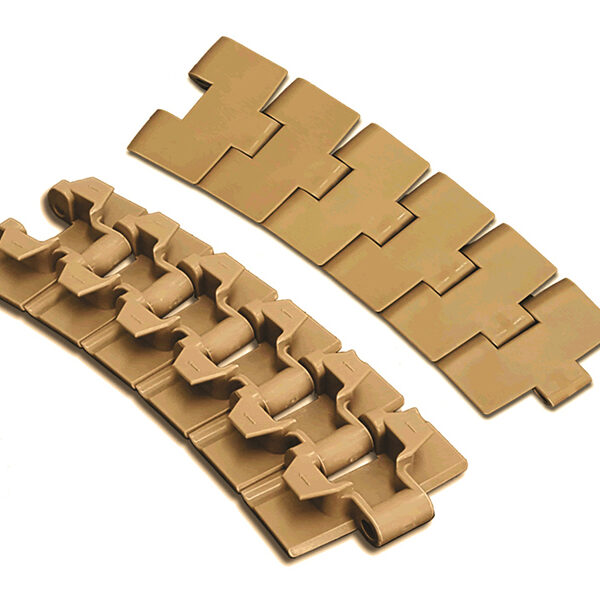

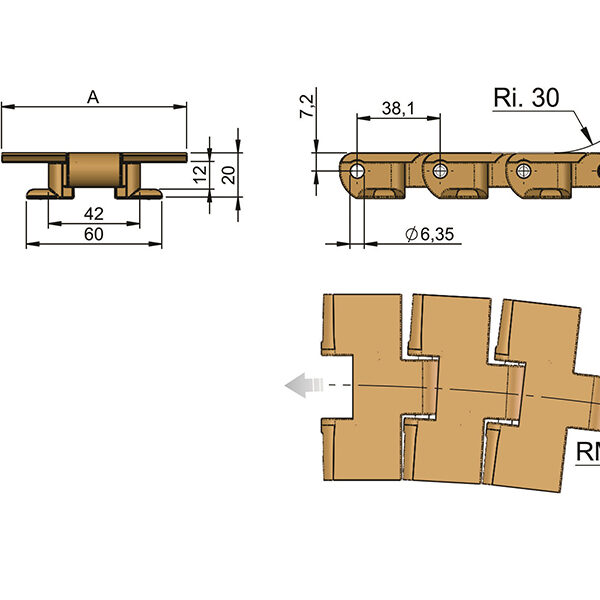

Corrente de Plataforma Plástica Curva Série 880 – TAB Marrom
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 500 mm. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 43mm.
Solicite seu Orçamento

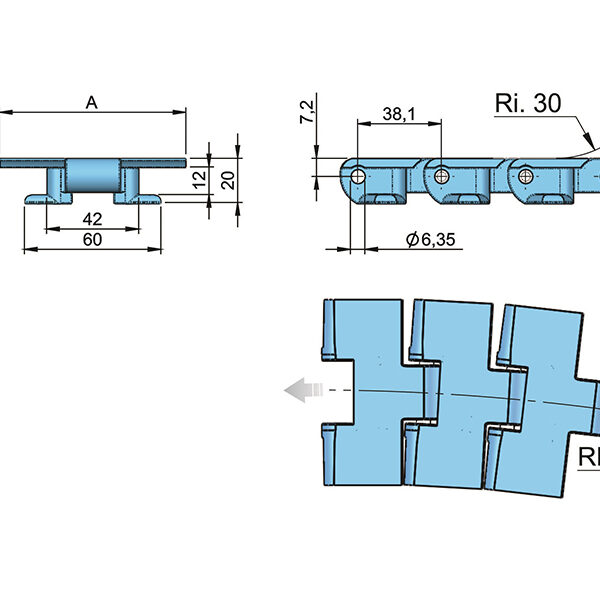

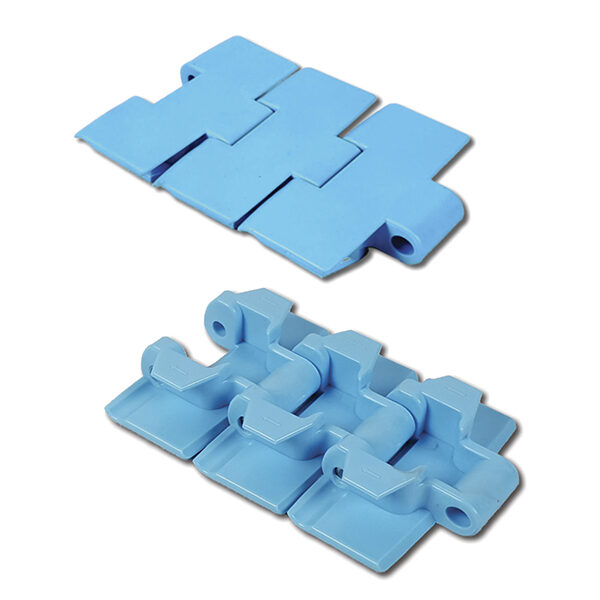

Corrente de Plataforma Plástica Curva Série 880 – TAB Azul
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 500 mm. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 43mm.
Solicite seu Orçamento

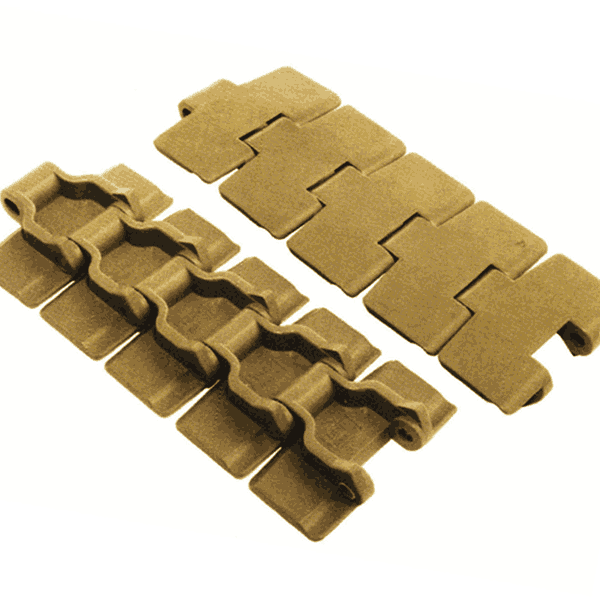

Corrente de Plataforma Plástica Curva Série 880 BEVEL
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 881 BEVEL (Chanfro) tem como fixação uma aba cônica que desliza como o sistema “Rabo de andorinha” na parte inferior da curva. O raio de trabalho da corrente mínimo é de 500 mm. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm), 3.1/3” (83,8mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,9mm.
Solicite seu Orçamento

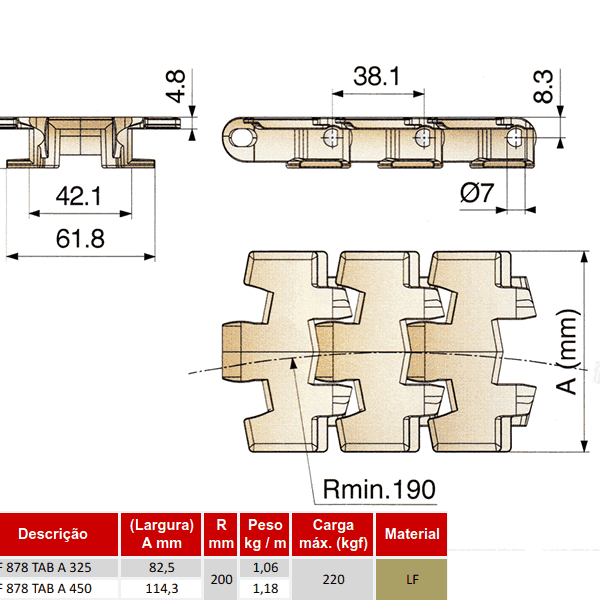

Corrente de Plataforma Plástica Curva Série 878 TAB
Similar a série 880 TAB RA, no referente ao raio de trabalho a Série 878 TAB tem largura padrão igual a série 880 TAB, podendo ser substituída no mesmo trecho.
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 200 mm, excelente para trabalhar em raios menores. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,1mm.
A série 878 TAB GS com a superfície adaptada com pinça para colocação elementos de borracha em formato de almofada lisa e almofada ranhurada, permite a elevação e descida de produtos pequenos e embalagens.
Solicite seu Orçamento

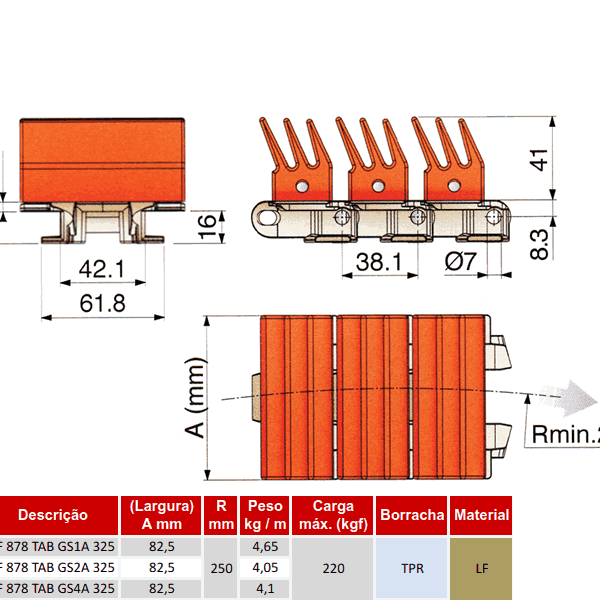

Corrente de Plataforma Plástica Curva Série 878 TAB GS1
Similar a série 880 TAB RA, no referente ao raio de trabalho a Série 878 TAB tem largura padrão igual a série 880 TAB, podendo ser substituída no mesmo trecho.
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 200 mm, excelente para trabalhar em raios menores. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,1mm.
A série 878 TAB GS com a superfície adaptada com pinça para colocação elementos de borracha em formato de almofada lisa e almofada ranhurada, permite a elevação e descida de produtos pequenos e embalagens.
Solicite seu Orçamento

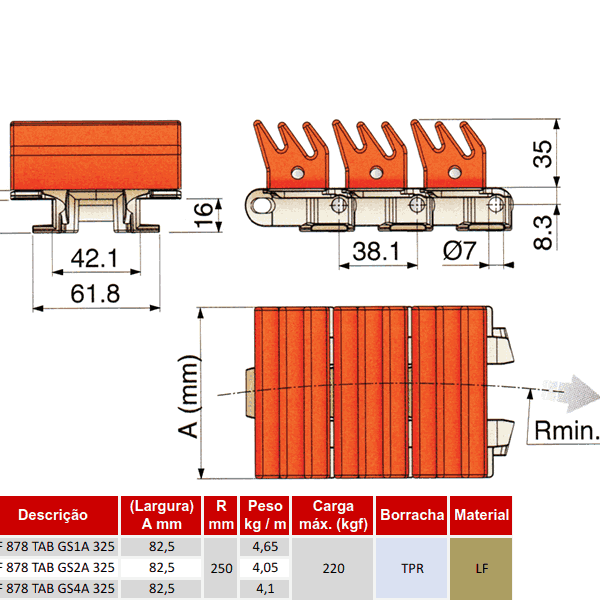

Corrente de Plataforma Plástica Curva Série 878 TAB GS2
Similar a série 880 TAB RA, no referente ao raio de trabalho a Série 878 TAB tem largura padrão igual a série 880 TAB, podendo ser substituída no mesmo trecho.
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 200 mm, excelente para trabalhar em raios menores. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,1mm.
A série 878 TAB GS com a superfície adaptada com pinça para colocação elementos de borracha em formato de almofada lisa e almofada ranhurada, permite a elevação e descida de produtos pequenos e embalagens.
Solicite seu Orçamento

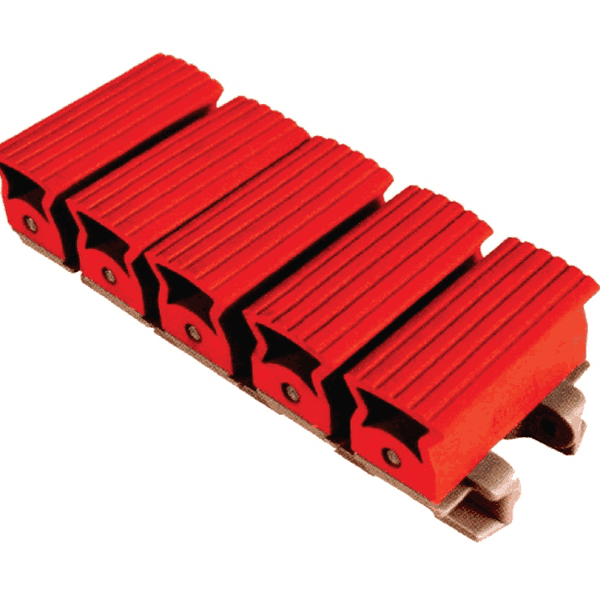

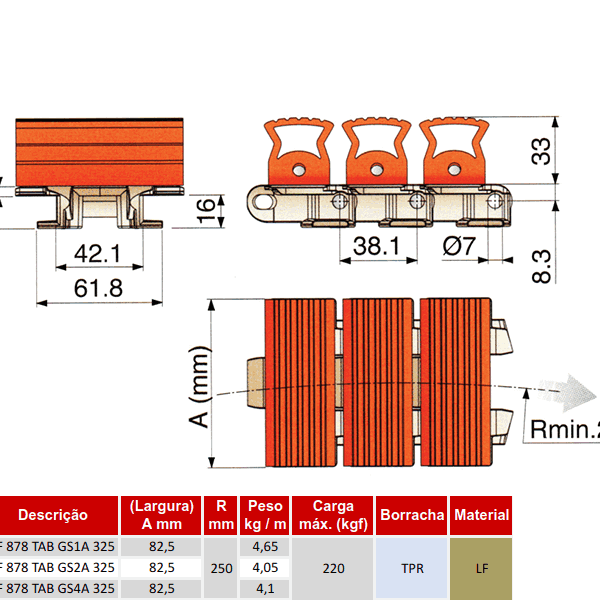

Corrente de Plataforma Plástica Curva Série 878 TAB GS4
Similar a série 880 TAB RA, no referente ao raio de trabalho a Série 878 TAB tem largura padrão igual a série 880 TAB, podendo ser substituída no mesmo trecho.
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 200 mm, excelente para trabalhar em raios menores. As Correntes são fabricadas nas larguras padrões de 3.1/4” (82,5mm) e 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 220Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 42,1mm.
A série 878 TAB GS com a superfície adaptada com pinça para colocação elementos de borracha em formato de almofada lisa e almofada ranhurada, permite a elevação e descida de produtos pequenos e embalagens.
Solicite seu Orçamento

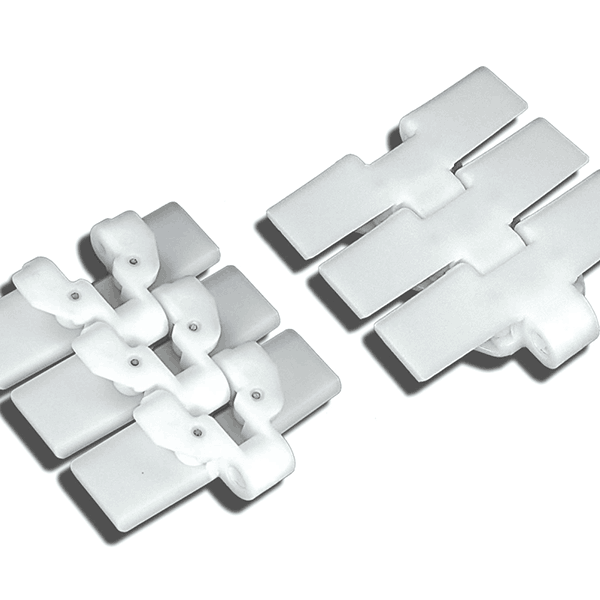

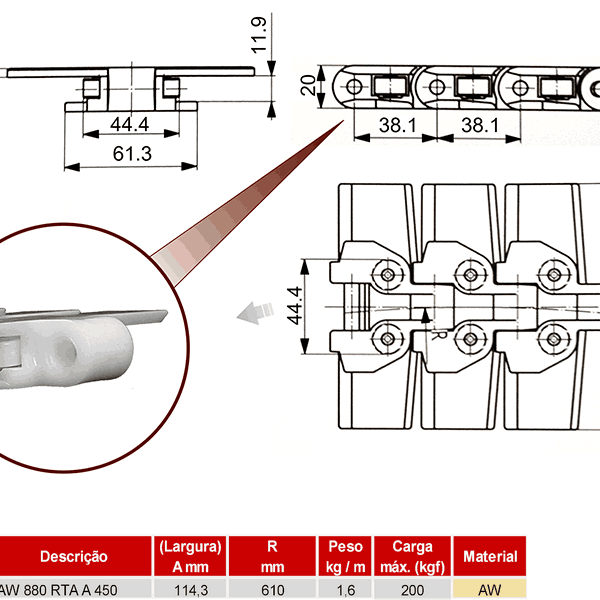

Corrente de Plataforma Plástica Curva Série 880 RTA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva.
Está série em particular, é construída com roletes internos para diminuir a carga lateral na transmissão curva. O raio de trabalho da corrente mínimo é de 610 mm. A Correntes é fabricada na largura de 4.1/2” (114,3mm).
Seu passo é de 1.1/2” (38,1mm), boa capacidade de carga, tendo como limite a carga de até 200Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 44,4mm. Aplicada nas linha Tetra Pack.
Solicite seu Orçamento
Corrente de Plataforma Plástica Curva Série 882 TAB
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 610 mm. As Correntes são fabricadas nas larguras padrões de 4.1/2” (114,3mm) a 12” (304,8mm).
Seu passo é de 1.1/2” (38,1mm), com capacidade de carga maior, tendo como limite a carga de até 390Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A Serie 882 TAB LBPA, (Roletes para baixar a pressão), para sistemas de acumulo de produtos, saída de envolvedora.
A série 882 TAB GTA com a superfície em borracha, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

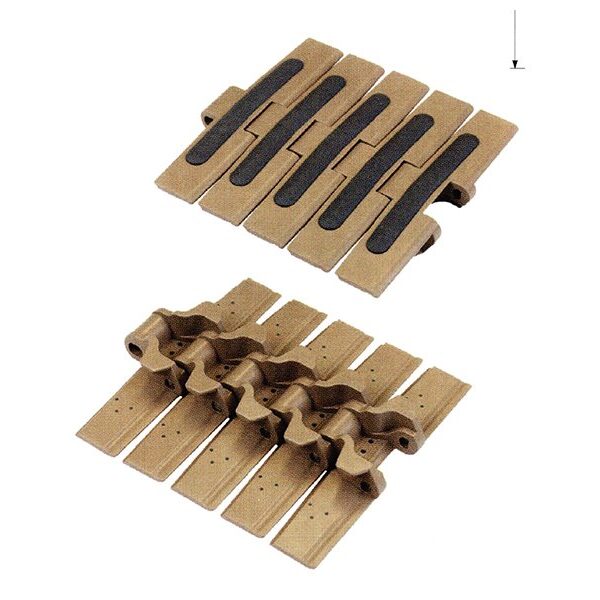

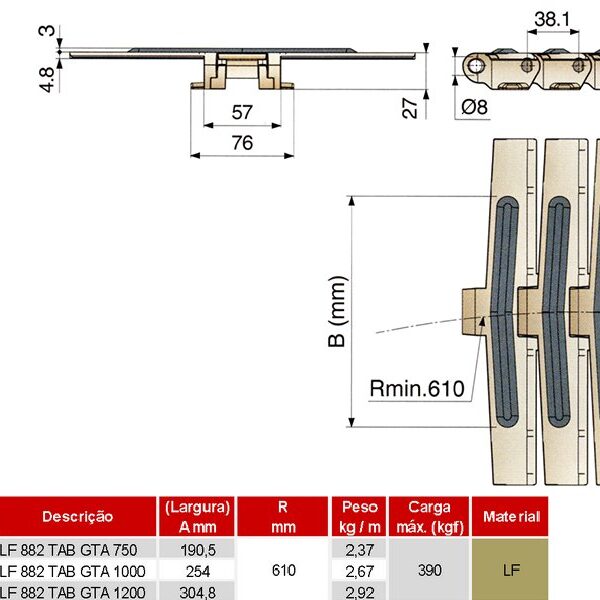

Corrente de Plataforma Plástica Curva Série 882 TAB GTA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 610 mm. As Correntes são fabricadas nas larguras padrões de 4.1/2” (114,3mm) a 12” (304,8mm).
Seu passo é de 1.1/2” (38,1mm), com capacidade de carga maior, tendo como limite a carga de até 390Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A Serie 882 TAB LBPA, (Roletes para baixar a pressão), para sistemas de acumulo de produtos, saída de envolvedora.
A série 882 TAB GTA com a superfície em borracha, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

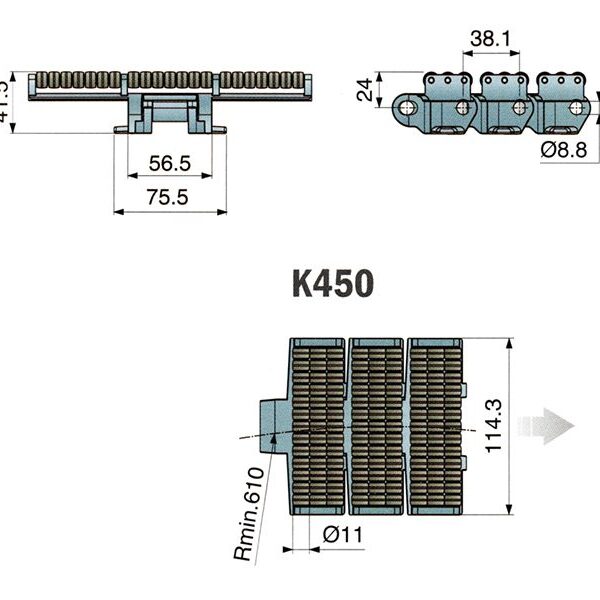

Corrente de Plataforma Plástica Curva Série 882 TAB LBPA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 880 TAB (Aba) tem como fixação uma aba plástica que desliza como o sistema gaveta na parte inferior da curva. O raio de trabalho da corrente mínimo é de 610 mm. As Correntes são fabricadas nas larguras padrões de 4.1/2” (114,3mm) a 12” (304,8mm).
Seu passo é de 1.1/2” (38,1mm), com capacidade de carga maior, tendo como limite a carga de até 390Kg. Este modelo pode ser fabricado em POM, PP, WUH, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A Serie 882 TAB LBPA, (Roletes para baixar a pressão), para sistemas de acumulo de produtos, saída de envolvedora.
A série 882 TAB GTA com a superfície em borracha, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

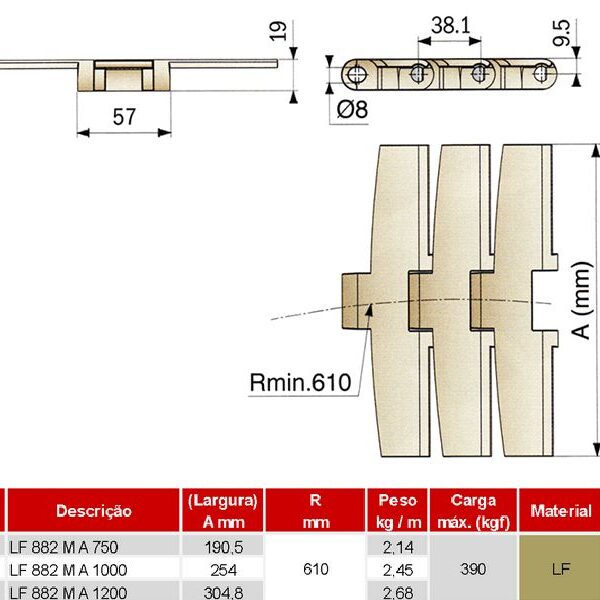

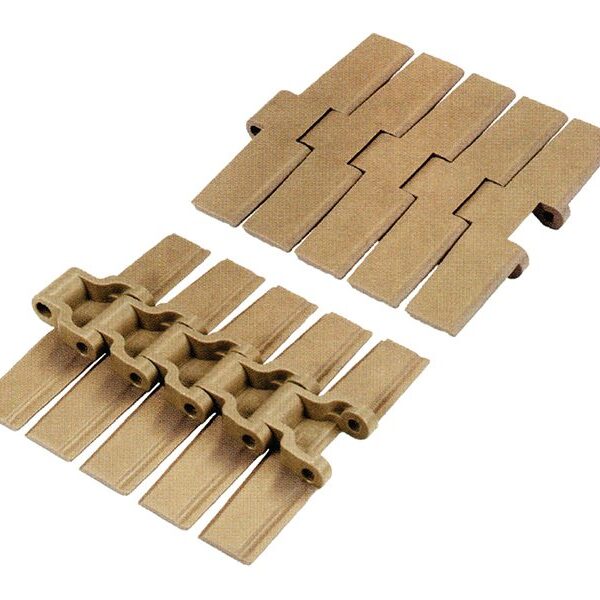

Corrente de Plataforma Plástica Curva Série 882 MA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 882 MA (Magnético) tem como fixação a força magnética com a colocação de imãs na parte inferior da curva. O raio de trabalho da corrente mínimo é de 610 mm. As Correntes são fabricadas nas larguras padrões de 7.1/2” (190,5mm) a 12” (304,8mm).
Seu passo é de 1.1/2” (38,1mm), com capacidade de carga maior, tendo como limite a carga de até 390Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A Serie 882 MA LBPA, (Roletes para baixar a pressão), para sistemas de acumulo de produtos, saída de envolvedora.
A série 882 MA GTA com a superfície em borracha, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento

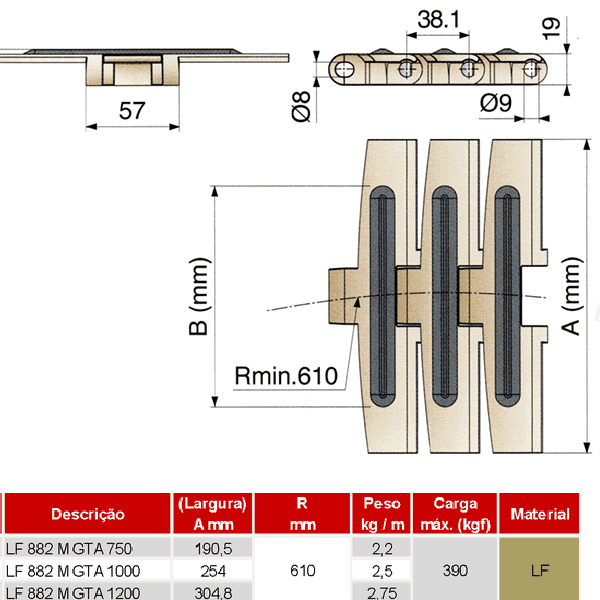

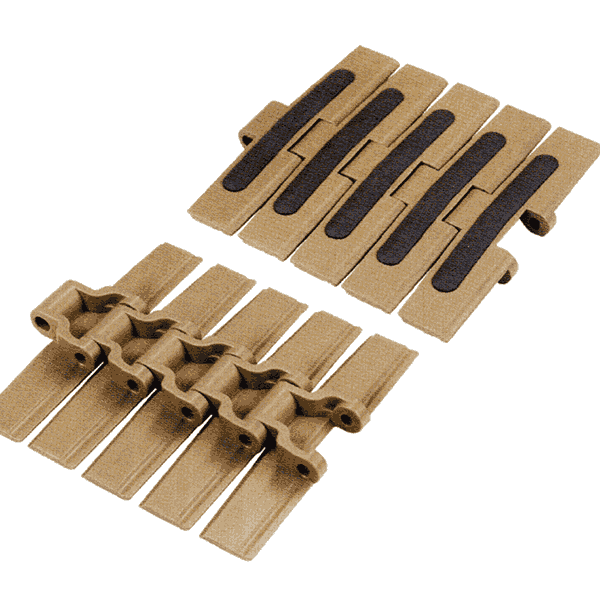

Corrente de Plataforma Plástica Curva Série 882 M GTA
Todas as correntes que trabalham em trechos curvos necessitam de dispositivos de fixação na superfície de transporte, o Modelo 882 MA (Magnético) tem como fixação a força magnética com a colocação de imãs na parte inferior da curva. O raio de trabalho da corrente mínimo é de 610 mm. As Correntes são fabricadas nas larguras padrões de 7.1/2” (190,5mm) a 12” (304,8mm).
Seu passo é de 1.1/2” (38,1mm), com capacidade de carga maior, tendo como limite a carga de até 390Kg. Este modelo pode ser fabricado em POM, podendo ser fabricado em outros materiais sobe consulta. Sua dobradiça de união tem a largura padrão de 57mm.
A Serie 882 MA LBPA, (Roletes para baixar a pressão), para sistemas de acumulo de produtos, saída de envolvedora.
A série 882 MA GTA com a superfície em borracha, está característica são para elevação e descida de caixas evitando o escorregamento.
Solicite seu Orçamento
Correntes de plataforma
A corrente de plataforma é aplicada para transporte de produto é uma derivação do sistema de acionamento por corrente de rolo onde a função principal é a transmissão de potência. Na corrente de plataforma a principal função é o transporte de produtos na base superior da peça.
Derivações:
Metálicas e plástica
Trecho reto e curvo
Inicialmente as correntes de plataforma eram somente metálicas, em aço carbono e Inox, mais tarde ganhou muita aplicação a linha plástica com resinas de engenharia. Hoje em dia existem centenas de tipos de correntes de plataforma, para várias aplicações, para montarmos um organograma de correntes devemos dividir em alguns requisitos e materiais.
A corrente de plataforma pode ser para uso em trechos retos e em trechos curvos, para ambientes agressivos, húmidos, de alta velocidade, de carga elevada, para transportes inclinados, área de ataques químicos e etc.
Para as utilizações acima teremos em aço carbono e Inox, neste material temos por principal característica carga de transmissão, podendo se trabalhar com pesos elevados. O material metálico tem resistência ao impacto, a fricção aliada com a alta dureza, sendo resistente inclusive a altas temperaturas. Pode ser feito tanto para trechos retos quanto curvos, inclusive para trabalhar com inclinações.
As linhas em resina plástica ganha-se uma gama muito grande de aplicações, podendo se trabalhar em ambientes mais agressivos a ataques químicos, tem uma importante carga de transmissão, podendo substituir as linhas metálicas devido ao custo benefício.
Nesta linha de resinas plásticas devido a uma grande gama de tipos de polímeros podemos trabalhar nos mais diversos ambientes como, alimentício, alta temperatura, envase de produto explosivo, ambientes corrosivos e etc.
Nas linhas de correntes de plataforma de resinas plásticas também pode ser feito tanto para trechos retos quanto curvos e com inclinações. Dentro da linha plástica também temos os modelos cardânicos, que tem maior flexibilidade com diminuição acentuada do raio de curvatura do trajeto de transporte.
